产品介绍
CS系列标准配件
1、圆锯片(1片)
2、钢刷轮(2片)
3、工作灯(1组)
4、工具箱(1组)
5、操作手册(1本)
CS系列选择配件
1、清屑机
2、接长料架
3、整把料架
4、平板工件用之链条式料架
产品参数

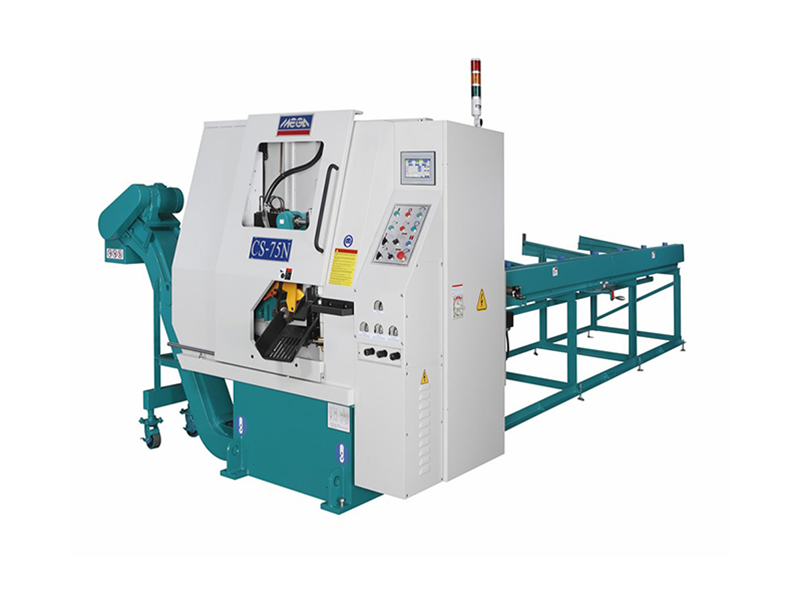

| 规格项目\机型 | CS-75N | CS-120N | |
|---|---|---|---|
| 工作规格 | mm |
Ø10~Ø75 15~60 |
Ø20~Ø120 20~85 |
| in |
Ø0.39~Ø2.95 0.6~2.36 |
Ø0.79~Ø4.72 0.79~3.35 |
|
| 马达马力 | HP |
圆锯驱动马达-15/4P 油压帮浦马达-2 送料伺服马达-1.33 进刀伺服马达-1.33 |
圆锯驱动马达-20/4P 油压帮浦马达-3 送料伺服马达-2.41 进刀伺服马达-1.74 |
| 锯片尺寸 | mm | Ø280 (285选配) x Ø32 x T2.0 | Ø380 x Ø40 x T2.5 |
| in | Ø11.0 (11.2选配) x Ø1.26 x T0.079 | Ø14.9 x Ø1.57 x T0.098 | |
| 装箱尺寸 | cm | 229 x 224 x 213 | 255 x 305 x 215 |
| 装箱重量 | kg | 2950 | 3940 |
| 圆锯回转速度 | rpm | 56-225 | 50-150 |
| 进刀方式 | . | AC伺服马达+滚珠螺杆 | |
| AC伺服马达+滚珠螺杆 | . | AC伺服马达+滚珠螺杆 | |
| 切断长度 | mm | 0.23~23.62一次送料/23.62~393.6二次送料以上 | |
| in | |||
| 自动清屑机构 | 链条驱动(选配) | ||
| 冷却系统 | . | 空气压缩油雾 | |
| 尺寸 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| CS-75N | 1809mm(71.2") | 2410mm(94.9") | 1712mm(67.4") | 4650mm(183") | 6489mm(255.5") | 1638mm(64.5") |
| CS-120N | 1814mm(71.4") | 2760mm(108.7") | 1985mm(78.1") | 4700mm(185") | 6585mm(259.3") | 1638mm(64.5") |
| 料架尺寸规格 | |||
|---|---|---|---|
| 项目 | CS-75N | CS-120N | |
| 承载能力 | mm | ø75 x 6000L x 13 支 | ø120 x 6000L x 8 支 |
| inch | ø2.95 x 236.2 x 13 支 | ø4.89 x 236.2L x 8 支 | |
| 料架尺寸 | mm | 5300 L x 1600 W | 2850 L x 2270 W |
| inch | 208.66 L x 63 W | 112.2 L x 89.37 W | |
