产品介绍
本机器是专门滚製管件而设计开发，本机係利用3个相同之滚轮来滚製工件。在滚通滚製螺纹或压花时，可获得最佳化的产能。本机型也可以使用于定长滚製，滚製的长度取决于滚轮的厚度，且滚製时，不会产生轴向的压力。本机常用于滚製锥度管螺纹(如PT，PF等)
产品标准配备
1.对牙装置
2.进刀慢速调整
3.无段变频转速
4.自动注滑板油器
5.工作灯
6.工具箱一组
7.操作手册一本
产品参数
规格 |
机型 |

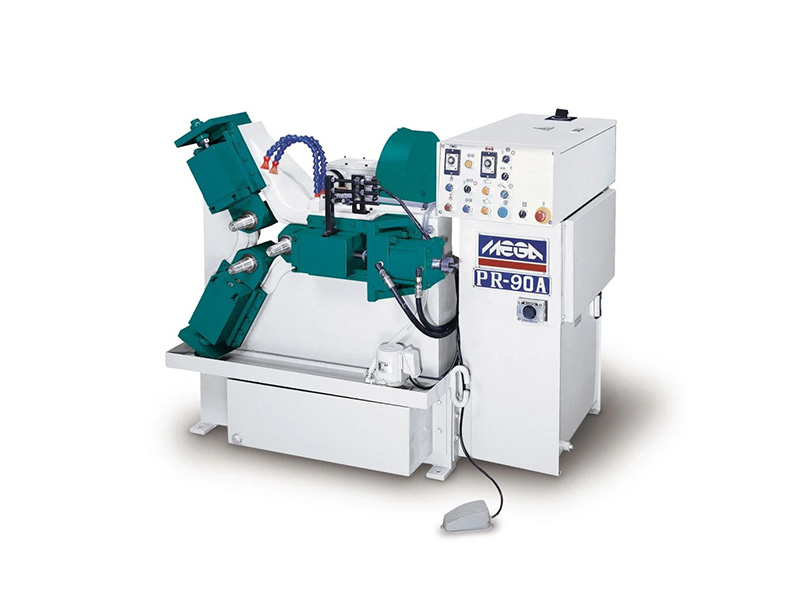

PR-90A |
滚制螺丝外径 Range of Thread |
最大外径Max. diameter |
Ø130 mm |
最小外径Min. diameter |
Ø27 mm |
|
节距范围Pitch |
1.0~6.0 mm |
|
滚制长度 Range of length |
Free |
|
滚制长度 Range of length |
Free |
|
滚轮转速Speeds of dies |
RPM |
90 X 170 X 230 X 320 |
滚轮 Rolling Dies |
滚轮外径Max. diameter |
Ø150 mm |
滚轮孔径Bore diameter |
Ø54 mm |
|
滚轮厚度Width range |
70 mm |
|
滚轮轴间距离 Distance of Dies Spindle |
最大距 Max. distance |
290mm |
最小距 Min. distance |
130 mm |
|
最大逬给压力 Max. Rolling Pressure |
4 Tons |
|
主马达Main Power |
2 HP |
|
油压马达 Hydraulic Power |
1 HP |
|
滚转Output (pcs/min) |
4~30 |
|
床台至滚轮轴中心距 Height from Floor to Spindle Center |
280 mm |
|
机械体积 Overall dimensions (L x W x H) |
1150L x 920W x 1360 mm |
|
装箱尺寸 Shipment measurement (L x W x H) |
1180Lx 960Wx 1550 mm |
|
Weight |
净重 Net weight |
2350 Kgs |
毛重 Gross weight |
2500 Kgs |
|
